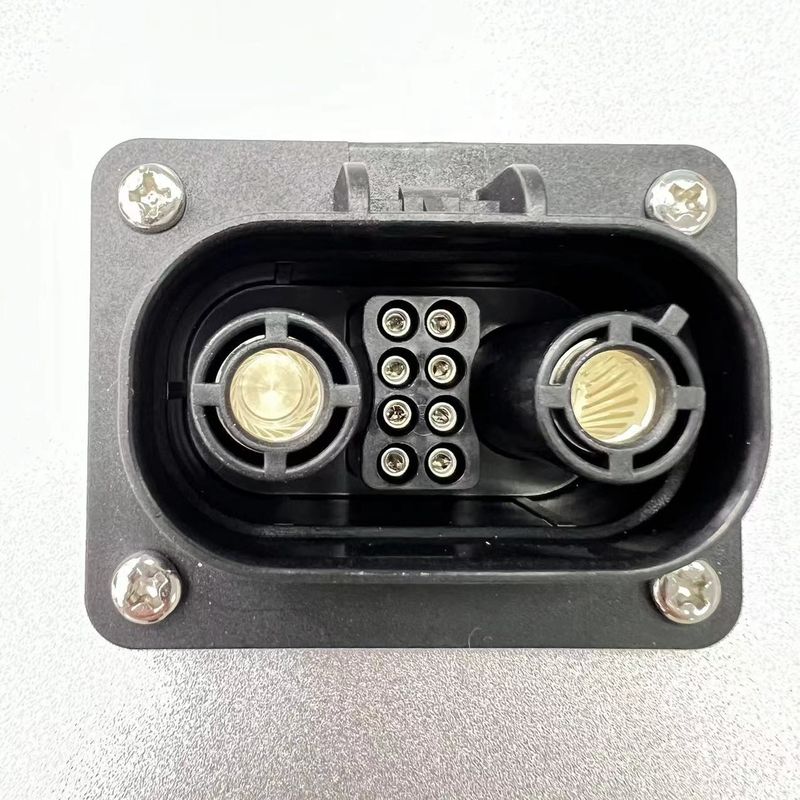

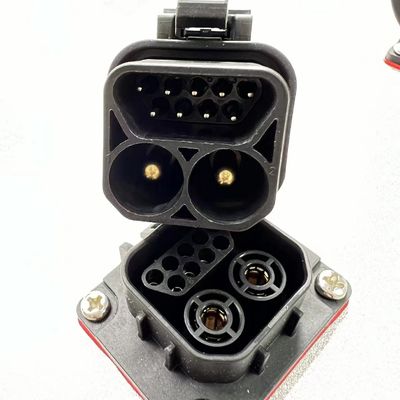

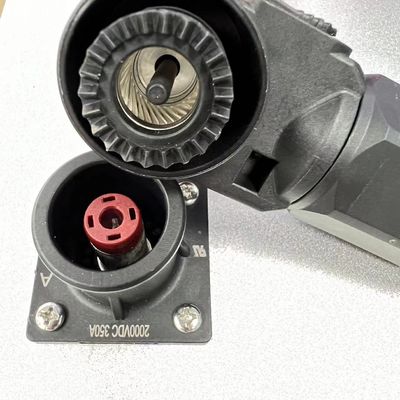

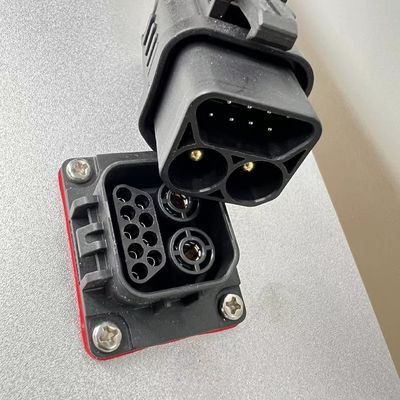

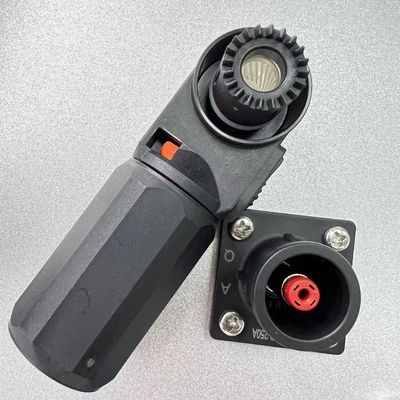

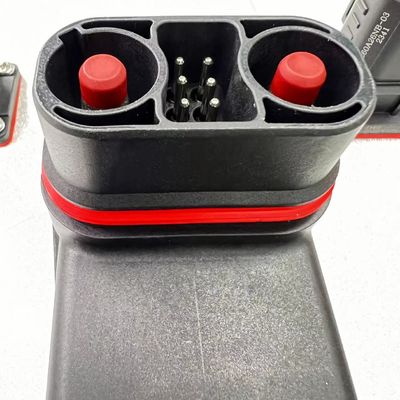

Konektor Penyimpanan Baterai Energi Baru Untuk EV Otomotif Bersertifikat MSDS

Merancang konektor untuk sistem energi baru dalam penyimpanan baterai otomotif melibatkan pembuatan konektor yang kuat dan berkinerja tinggi yang dapat menangani persyaratan yang menuntut dari kendaraan listrik (EV) dan sistem penyimpanan energi (ESS). Berikut adalah pendekatan untuk merancang konektor ini:

Komponen dan Material Utama

1. Rumah Konektor:

   • Material: Gunakan plastik tahan suhu tinggi, seperti PBT (Polybutylene Terephthalate) atau PA66 (Polyamide 66), yang diperkuat dengan fiberglass untuk menambah kekuatan dan daya tahan.
   • Ketahanan Api: Rumah harus tahan api, sesuai dengan standar seperti UL94 V-0, memastikan keselamatan jika terjadi kerusakan listrik.
   • Isolasi: Pastikan sifat isolasi listrik yang tinggi untuk mencegah korsleting dan memastikan keselamatan dalam aplikasi tegangan tinggi.

2. Kontak:

   • Material: Gunakan tembaga atau paduan tembaga dengan konduktivitas tinggi, dilapisi perak atau emas untuk meningkatkan ketahanan korosi dan konduktivitas.
   • Peringkat Arus: Rancang kontak untuk menangani arus tinggi yang khas dari sistem baterai otomotif, memastikan resistansi kontak rendah untuk meminimalkan kehilangan energi.
   • Daya Tahan: Kontak harus dirancang untuk siklus kawin yang tinggi, dengan mekanisme pegas yang kuat untuk mempertahankan tekanan kontak yang konsisten dari waktu ke waktu.

3. Penyegelan:

   • Peringkat IP: Bertujuan untuk setidaknya peringkat IP67 untuk memastikan konektor kedap debu dan tahan air, cocok untuk digunakan di lingkungan otomotif yang keras.
   • Gasket: Gunakan gasket silikon atau EPDM (Ethylene Propylene Diene Monomer) untuk menyegel konektor dan mencegah masuknya air, debu, dan kontaminan lainnya.

4. Manajemen Termal:

   • Disipasi Panas: Gabungkan fitur desain yang membantu dalam disipasi panas, seperti sirip atau bahan konduktif termal, untuk mengelola panas yang dihasilkan oleh arus tinggi.
   • Ketahanan Suhu: Pastikan semua bahan dapat menahan fluktuasi suhu yang umum di lingkungan otomotif, dari suhu ekstrem dingin hingga panas tinggi.

Pertimbangan Desain

1. Penanganan Tegangan dan Arus Tinggi:

   • Peringkat Tegangan: Rancang konektor untuk menangani tegangan tinggi yang biasanya digunakan dalam baterai EV (misalnya, 400V hingga 800V).
   • Penanganan Arus: Pastikan konektor dapat menangani arus tinggi yang dibutuhkan oleh powertrain otomotif, yang berpotensi melebihi 200A.

2. Fitur Keselamatan:

   • Desain Tahan Sentuh: Terapkan desain tahan sentuh untuk melindungi dari kontak yang tidak disengaja dengan bagian yang dialiri listrik, memastikan keselamatan selama penanganan dan pemeliharaan.
   • Mekanisme Penguncian: Gunakan mekanisme penguncian yang aman untuk mencegah pemutusan yang tidak disengaja, yang dapat menjadi bencana dalam aplikasi berdaya tinggi.
   • Polarisasi: Rancang konektor agar terpolarisasi, memastikan bahwa mereka hanya dapat dihubungkan dalam orientasi yang benar, mencegah polaritas terbalik.

3. Ketahanan Getaran dan Guncangan:

   • Desain Kokoh: Konektor harus dirancang untuk tahan terhadap getaran dan guncangan yang umum di lingkungan otomotif, memastikan kinerja yang andal selama masa pakai kendaraan.
   • Pereda Regangan: Gabungkan fitur pereda regangan untuk mencegah kerusakan pada kabel dan kontak akibat tekanan mekanis.

4. Kemudahan Penggunaan:

   • Sambung/Putus Cepat: Rancang konektor untuk pemasangan dan pelepasan yang mudah dan cepat, yang sangat penting untuk perakitan dan pemeliharaan yang efisien dalam produksi otomotif.
   • Ergonomi: Pertimbangkan ergonomi penanganan konektor, terutama di ruang terbatas yang khas dari kompartemen baterai otomotif.

Proses Manufaktur

1. Pembuatan Prototipe:

   • Kembangkan prototipe untuk menguji kinerja listrik, mekanik, dan termal. Pembuatan prototipe memungkinkan untuk optimalisasi desain sebelum beralih ke produksi massal.

2. Perakitan:

   • Pencetakan Presisi: Gunakan pencetakan injeksi presisi untuk rumah konektor untuk memastikan kualitas yang konsisten dan akurasi dimensi.
   • Perakitan Kontak: Rakit kontak dengan hati-hati untuk memastikan koneksi yang aman dan tekanan kontak yang konsisten.

3. Pengujian:

   • Pengujian Listrik: Lakukan pengujian untuk memverifikasi penanganan arus, peringkat tegangan, dan resistansi isolasi. Pastikan konektor berfungsi dengan andal di bawah beban.
   • Pengujian Lingkungan: Uji konektor untuk ketahanan terhadap air, debu, getaran, dan suhu ekstrem, memastikan mereka memenuhi standar otomotif seperti ISO 16750.
   • Pengujian Mekanik: Evaluasi daya tahan konektor di bawah siklus kawin berulang, memastikan mereka mempertahankan kinerja dari waktu ke waktu.

4. Kontrol Kualitas:

   • Terapkan proses kontrol kualitas yang ketat untuk memastikan bahwa setiap konektor memenuhi spesifikasi yang diperlukan untuk aplikasi otomotif.

Aplikasi

• Paket Baterai Kendaraan Listrik (EV): Konektor yang digunakan untuk koneksi berdaya tinggi antara modul baterai, elektronik daya, dan sistem pengisian daya.
• Sistem Penyimpanan Energi (ESS): Konektor untuk sistem baterai stasioner yang digunakan untuk penyimpanan energi, di mana daya tinggi dan koneksi yang andal sangat penting.
• Distribusi Daya: Konektor yang digunakan dalam distribusi daya di dalam EV, menghubungkan berbagai komponen tegangan tinggi.

Kesimpulan

Konektor untuk penyimpanan baterai otomotif dalam sistem energi baru harus dirancang dengan kemampuan penanganan tegangan dan arus tinggi, fitur keselamatan yang kuat, dan daya tahan lingkungan. Dengan berfokus pada area utama ini, Anda dapat membuat konektor yang memenuhi persyaratan yang menuntut dari kendaraan listrik modern dan sistem penyimpanan energi, memastikan keselamatan, keandalan, dan kinerja.
