Baterai EV Konektor penyimpanan energi baru Desain mekanik yang kuat

Sistem penyimpanan baterai, terutama yang digunakan dalam aplikasi energi baru seperti kendaraan listrik (EV) dan penyimpanan energi terbarukan, membutuhkan konektor khusus yang dapat menangani daya tinggi,memastikan keamananBerikut adalah panduan rinci untuk merancang dan memilih konektor untuk penyimpanan baterai dalam sistem energi baru:

Fitur Utama Konektor Baterai

1. Penanganan arus dan tegangan tinggi:

   • Peringkat saat ini:Konektor harus dirancang untuk menangani arus tinggi, sering berkisar dari 50A hingga lebih dari 300A, tergantung pada aplikasi.
   • Nomor tegangan:Konektor ini harus mampu menangani tegangan tinggi, biasanya berkisar dari 400V hingga 1.000V di kendaraan listrik dan sistem penyimpanan energi besar.

2. Pertimbangan Keamanan:

   • Desain tahan sentuh:Mengimplementasikan kontak tahan sentuhan untuk mencegah kontak tidak sengaja dengan bagian hidup, memastikan keselamatan selama penanganan dan pemeliharaan.
   • Mekanisme kunci:Gunakan mekanisme penguncian yang aman untuk mencegah pemutusan secara tidak sengaja, yang bisa berbahaya dalam aplikasi tegangan tinggi.
   • Polarizasi:Desain konektor untuk dipolarisasi, memastikan mereka hanya dapat terhubung dalam orientasi yang benar, mencegah masalah polaritas terbalik.

3. Pengelolaan panas:

   • Penyebaran Panas:Menggabungkan fitur seperti sirip pendingin atau bahan dengan konduktivitas termal tinggi untuk mengelola panas yang dihasilkan oleh arus tinggi.
   • Rating suhu:Memastikan konektor ditakdirkan untuk suhu ekstrem yang umum terjadi pada sistem penyimpanan baterai, yang dapat berkisar dari -40°C hingga +125°C.

4. Resistensi Lingkungan:

   • Penutup:Pastikan konektor memiliki peringkat IP yang tinggi (misalnya, IP67 atau IP68) untuk melindungi dari debu, air, dan faktor lingkungan lainnya.
   • Ketahanan korosi:Gunakan bahan dan pelapis yang tahan korosi, terutama di lingkungan di mana konektor mungkin terkena kelembaban atau bahan kimia.

5. Ketahanan dan Keandalan:

   • Siklus Perkawinan Tinggi:Desain konektor untuk menahan sejumlah besar siklus kawin dan demating tanpa degradasi, yang sangat penting untuk pemeliharaan dan serviceability.
   • Ketahanan getaran dan kejut:Pastikan konektornya kokoh dan dapat menahan getaran dan kejut yang khas di lingkungan otomotif dan industri.

6. Mudah Digunakan:

   • Quick Connect/Disconnect:Desain konektor untuk pemasangan dan pemasangan yang mudah dan cepat, yang penting untuk perakitan dan pemeliharaan yang efisien.
   • Modularitas:Pertimbangkan desain modular yang memungkinkan konfigurasi yang fleksibel, sehingga konektor dapat disesuaikan dengan sistem dan aplikasi yang berbeda.

Jenis Konektor untuk penyimpanan baterai

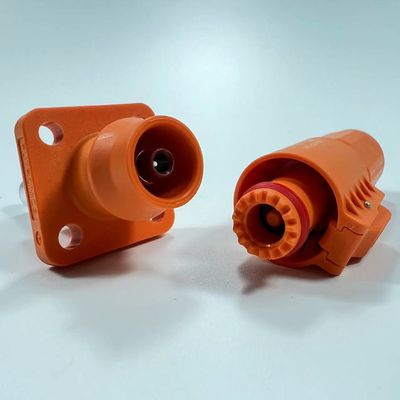

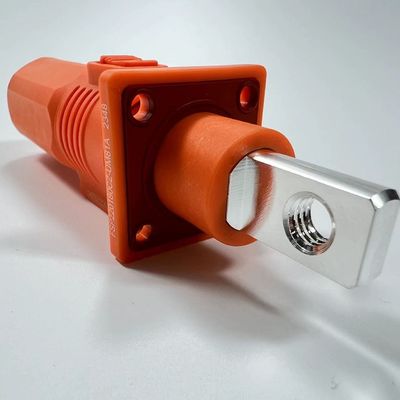

1. Konektor daya tegangan tinggi:

   • Aplikasi:Digunakan dalam kendaraan listrik, sistem penyimpanan energi, dan stasiun pengisian daya bertenaga tinggi.
   • Fitur:Konektor ini biasanya memiliki kontak besar dan kuat yang mampu menangani arus dan tegangan tinggi, dengan mekanisme penguncian yang aman dan penyegelan lingkungan.

2. Interkoneksi Baterai Modular:

   • Aplikasi:Menghubungkan modul baterai dalam paket baterai yang lebih besar.
   • Fitur:Konektor ini sering modular, memungkinkan konfigurasi yang fleksibel dan skalabilitas yang mudah.

3. Konektor Busbar:

   • Aplikasi:Digunakan dalam paket baterai dan sistem penyimpanan energi untuk menghubungkan sel atau modul baterai besar secara paralel atau berturut-turut.
   • Fitur:Konektor busbar dirancang untuk menangani arus yang sangat tinggi dan biasanya terbuat dari tembaga atau aluminium dengan permukaan dilapisi untuk peningkatan konduktivitas dan ketahanan korosi.

4. Konektor sinyal dan komunikasi:

   • Aplikasi:Untuk sistem manajemen baterai (BMS) dan fungsi pemantauan dan kontrol lainnya.
   • Fitur:Konektor ini membawa sinyal daya rendah dan data antara BMS dan sel atau modul baterai individu, memastikan operasi baterai yang aman dan efisien.

Pertimbangan Desain

1. Pemilihan bahan:

   • Konduktor:Gunakan bahan konduktivitas tinggi seperti tembaga atau paduan tembaga, seringkali dengan plating perak atau timah untuk meningkatkan konduktivitas dan ketahanan korosi.
   • Isolator:Pilih bahan isolasi berkualitas tinggi yang dapat menahan suhu tinggi dan memberikan isolasi listrik yang sangat baik, seperti PBT, PA66, atau polimer kristal cair (LCP).

2. Kemampuan penyesuaian:

   • Solusi yang Disesuaikan:Banyak aplikasi penyimpanan baterai membutuhkan konektor yang disesuaikan dengan tegangan, arus, dan persyaratan mekanis tertentu.Pertimbangkan untuk bekerja dengan produsen yang menawarkan layanan desain khusus.

3. Kepatuhan terhadap Standar:

   • Standar otomotif:Memastikan konektor memenuhi standar otomotif yang relevan, seperti ISO 6469, yang mengatur keselamatan di kendaraan listrik.
   • Standar Industri:Untuk sistem penyimpanan energi, pastikan kepatuhan terhadap standar seperti UL 1973 untuk baterai untuk digunakan dalam aplikasi stasioner, tenaga bantu kendaraan, dan rel listrik ringan.

Pengujian dan Penjaminan Mutu

1. Pengujian listrik:

   • Pengujian arus tinggi:Memverifikasi kemampuan konektor untuk menangani arus maksimum tanpa penurunan tegangan yang signifikan atau overheating.
   • Resistensi isolasi:Uji isolasi untuk memastikan tidak ada kerusakan di bawah tegangan tinggi.

2. Pengujian Mekanis:

   • Tes getaran dan kejut:Mensimulasikan kondisi dunia nyata untuk memastikan konektor dapat menahan ketegangan mekanis yang akan mereka hadapi dalam operasi.
   • Pengujian daya tahan:Mengevaluasi kemampuan konektor untuk menahan sejumlah besar siklus kawin tanpa degradasi kinerja.

3. Pengujian Lingkungan:

   • Siklus Suhu:Uji konektor di bawah kondisi suhu ekstrem untuk memastikan kinerja yang dapat diandalkan.
   • Pengujian Perlindungan Penembusan:Pastikan konektor memenuhi standar IP nominal mereka untuk tahan debu dan air.

Kesimpulan

Konektor penyimpanan baterai untuk aplikasi energi baru harus menggabungkan kinerja tinggi, keamanan, dan daya tahan.Desain mekanik yang kuat, dan kepatuhan terhadap standar industri, Anda dapat membuat konektor yang dapat diandalkan yang memenuhi tuntutan sistem penyimpanan energi modern dan kendaraan listrik.
